comment savoir si la mise en srie des panneaux est possible ? Version imprimable

Publié Avril 2016, (màj Avril 2016) par : francoispumbo

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord

S'identifier pour s'abonner par mail

Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

6 Messages de forum

__________________________________________________________________________________________________________________

• comment savoir si la mise en srie des panneaux est possible ? 30 avril 2016 20:21, par Nevermind

  Bonjour,
  Je trouve curieux que ce MPPT soit le sosie du Victron :

  http://www.energiemobile.com/pannea...

  http://www.cdiscount.com/maison/bri...

  Répondre à ce message

• comment savoir si la mise en srie des panneaux est possible ? 30 avril 2016 20:30, par Nevermind

  le MPPT détecte automatiquement le voltage de vos batteries, en suivant la procédure.

  JP

  Répondre à ce message

• Sauf exception le branchement en série est préférable 1er mai 2016 11:12, par fulup

  Avec des panneaux identiques ou comparables le branchement série est préférable. Le branchement parallèle n’est intéressant que sur les très grosses installations pour éviter que les tensions d’entrés dépassent les 100/200v (risque d’électrocution) Les régulateurs de dernière générations même petits sont capables de supporter entre 50 et 100v en entré, il suffit donc de vérifier la tension max en entré du régulateurs http://www.wattuneed.com/en/victron... pour savoir jusqu’où on peu aller.

  L’avantage du mode série c’est d’augmenter la tension au lien de l’intensité, et c’est l’intensité qui génère les pertes dans les fils. Le fait que la tension d’entré soit bien supérieure à 12v n’a aucune importance, d’ailleurs si on regarde les panneaux un peu puissant ils sortent régulièrement au dessus du 30/50v http://www.wattuneed.com/en/destock...

  Répondre à ce message

• comment savoir si la mise en srie des panneaux est possible ? 1er mai 2016 16:13, par Piou

  Toujours le gros dilemme : les PV en série ou en parallèle ? Avec un MPPT, bien sûr !
  Si j’ai bien compris, en série la charge commence plus tôt le matin (la tension des panneaux s’ajoute et on arrive plus tôt à 12V avec un faible éclairage), continue plus tard le soir et charge par temps très couvert. Par contre, dès qu’un panneau est à l’ombre, toute la série s’arrête de charger !
  Étant sur un voilier, avec souvent, sinon toujours, un panneau à l’ombre, j’ai donc choisi le parallèle...

  Sinon, la tension maxi acceptée par un régulateur MPPT est marquée sur la doc. (55V sur le tien). Donc comme un panneau 36 cellules (12V) donne environ 20V max tu devrais pouvoir en mettre deux en série.
  Mais sur la doc Victron, pour le régulateur jumeau de tien, dont j’ai 2 exemplaires, ils précisent bien de n’utiliser que des panneaux 36 cellules avec un circuit 12V avec une limitation à 28V max, les 55V max étant « réservés » pour les circuits 24V.
  C’est un « vieux » MPPT qui ne se fait plus chez Victron, les nouveau acceptent des voltages très supérieurs : par exemple 75V pour le 75/15 ou même 100V pour le 100/15.

  Par contre, je ne sais pas très bien pourquoi tu ne pourrais pas mettre 4 panneaux en parallèle sur ton « vieux » MPPT 40A qui accepte 600W en principe.... mais probablement un « spécialiste » du site t’en donnera la raison que j’ignore.



  Répondre à ce message

  • comment savoir si la mise en srie des panneaux est possible ? 1er mai 2016 19:13, par francoispumbo         Ce message répond à ...

    Bonjour,
    si je comprends bien tout ce que l’on m’a dit...avec mon vieux régulateur MPPT40 copie de Victron, je ne peux pas mettre deux panneaux en série puisque la tension max supportée est de 55V, et pour mes deux nouveaux panneaux, j’ai intérêt à les mettre en série sur un nouveau régulateur qui pourra encaisser la tension des deux panneaux .
    De plus et dans tous les cas, je n’ai pas à m’occuper de la tension des batteries puisque le petit génie MPPT s’en occupera pour moi !

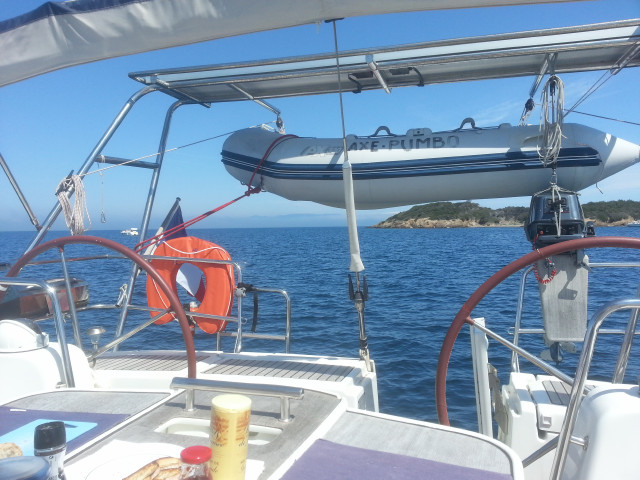

    Pour ce qui est de l’ombre, comme je pars en Polynésie (Toulon - Papeete) , il me semble qu’il seront plutôt au soleil et peu à l’ombre vu qu’ils sont sur un portique assez haut et reculé par rapport à la grand voile.



    Répondre à ce message

    • comment savoir si la mise en srie des panneaux est possible ? 2 mai 2016 01:05, par Piou         Ce message répond à ...

      Sûr que pour deux panneaux de 100W tu ne vas pas te ruiner. Celui là devrait te suffire :

      http://www.myshopenergy.fr/regulate...

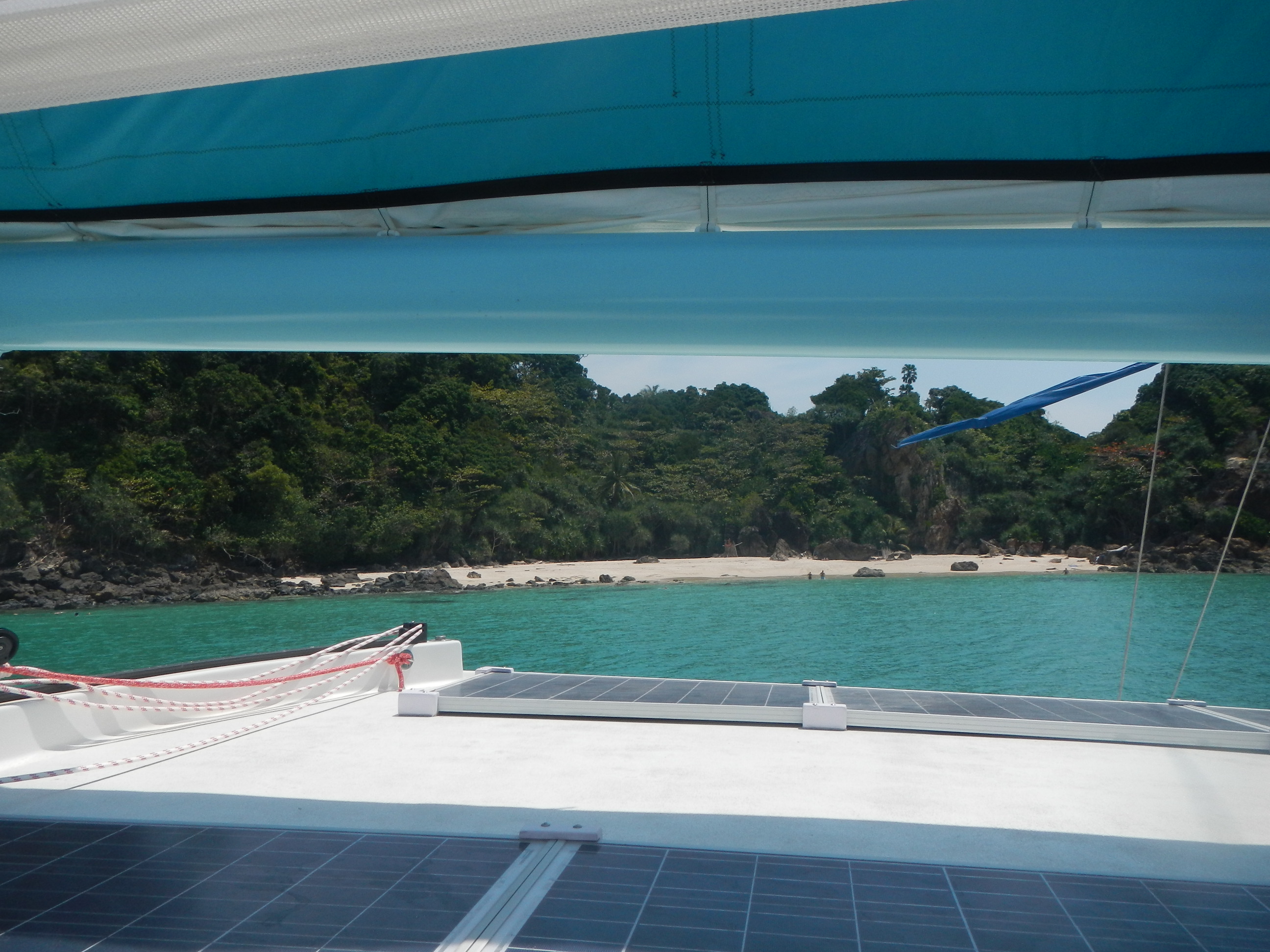

      Sur un portique à l’arrière je pense que la « série » est jouable. Moi, sur le cata, ils sont le long de la nacelle, donc il y a souvent un côté à l’ombre...sauf au mouillage.
