Liaison sur bi safran avec barre centrale Version imprimable

Publié Juin 2018, (màj Juin 2018) par : jmarco

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord

S'identifier pour s'abonner par mail

Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Bonjour à tous,

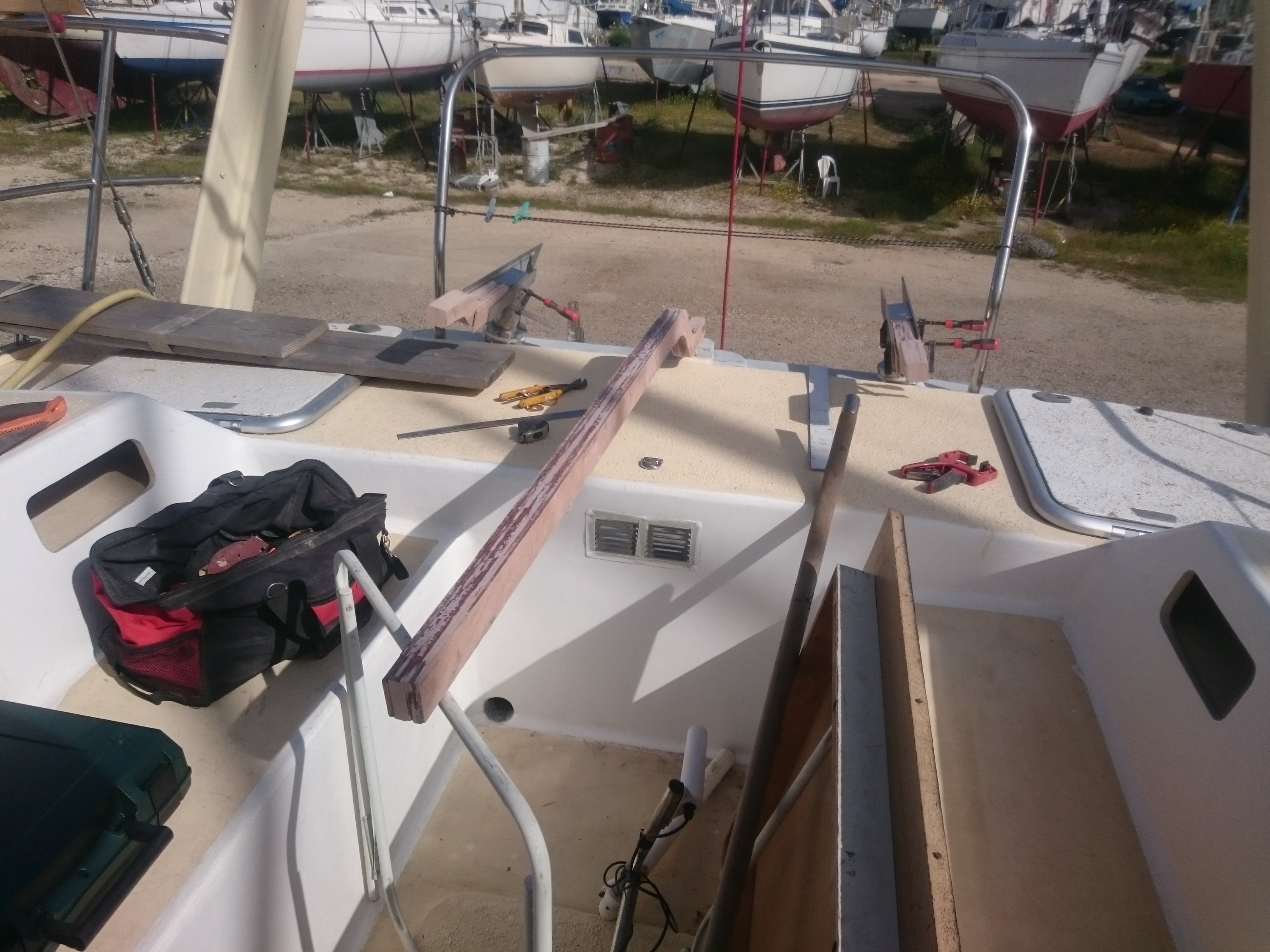

Je suis en train de finaliser les deux safrans du bateau ,en fait les relier ensemble et les manipuler via une barre centrale,le cockpit est fait pour ça.
J’ai déjà vu sur les mini qu’ils les relient par l’arrière au niveau du bord de fuite
J’aurais voulu faire en avant de l’axe,pour des raisons de place,en faisant deux mini barres franches d’une cinquantaine de cm,reliées via cardans ou diabolos à la barre centrale à la même côte .
J’aimerais trouver des images sur le net ou des photos pour affiner un peu plus,pas moyen je retombe sur les images des mini 6,50 qui ont un système inversé
mes safrans ont un angle et sont à une 15zaine de degrés d’inclinaison donc quand les deux tournent ,l’un remonte ,l’autre descend.
la paroi est verticale pour l’axe de rotation,ce sont des safrans suspendus,qui passent au travers de la jupe.
Si vous avez des photos ou croquis, merci je me sentirai moins seul !

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

2 Messages de forum

__________________________________________________________________________________________________________________

Liaison sur bi safran avec barre centrale 11 juin 2018 02:25, par Négofol
Liaison sur bi safran avec barre centrale 11 juin 2018 09:47, par jmarco

__________________________________________________________________________________________________________________

Liaison sur bi safran avec barre centrale
11 juin 2018 02:25, par Négofol Animateur

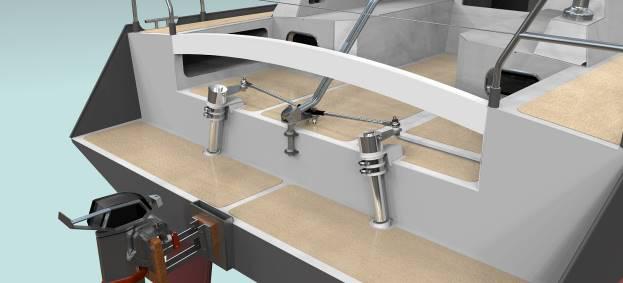

Un exemple (architecte Barros)
Sinon, c’est le montage du Beneteau 25.7.... modèle assez courant !

Répondre à ce message
Liaison sur bi safran avec barre centrale
11 juin 2018 09:47, par jmarco

Un grand merci pour cette précieuse photo !
J’ai trouvé un montage similaire sur un ancien bateau de Brouns
J’ai seulement attaqué la barre principale,les petites des safrans et je soude les têtes de mèche, donc c’est top pour le planning !
Je vais donc fouiller pour avoir des photos plus précises

Répondre à ce message
