• Raymarine E85001 et RS232 : à mon bord 20 juin 2020 17:56, par yvesD

  Animateur

  Le 85001 c’est le truc Raymarine qui transforme du SeaTalk en NMEA, je le raccorde au PC par l’intermédiaire d’un multiplexeur shipmodul USB mais on peut le raccorder directement en RS232

  J’ai ça sur mon fifty, c’est très satisfaisant.
  Le plan joint (complet mais des poissons s’y sont noyés) te permettra de t’y retrouver dans mon installation : chaque composant porte son nom dans une boite grisée, il y est adjoint une photo et un schéma d’où parte les conducteurs vers les autres composants.

  Pour mon 85001  :

  • il se trouve au 2/3 à droite du plan et a 40% du haut, maqué convertisseur SeaTalk NMEA
  • il est raccordé au bus SeaTalk (le bornier 4S) par le conducteur 63 vers le bornier 4S (c’est un bus ST) d’où partent les conducteurs 71 (vers les afficheurs ST40 et le compas ST50 via 271, ) et le conducteur 52 (vers l’alimentation)
  • Il alimente en phrases NMEA le multiplexeur shipmodul (modèle 4 port et vers USB) via 50 sur le port 4 du mux

  Le multiplexeur shipmodul :

  • il est à 25% du haut et au milieu du plan, son bornier est juste en dessous
  • il reçoit le ST converti en NMEA sur son port 4 par 50
  • il reçoit du NMEA GPS venant de l’AIS par 90 sur le port 3
  • il reoit du NMEA par 69 depuis le GPS Furuno (au milieu à 75% vers le bas) sur le port 2
  • il reçoit du NMEA par 559 sur le port 1 depuis le sondeur (via bornier5s et 58)
  • il se raccorde au PC par le cordon USB 49

  Il est possible de raccorder le 85001 directement en RS232 à un PC, c’est décrit dans sa doc page 18 (et je découvre des erreurs dans mon plan !) . Dans le schéma de mon plan pour le 85001 c’est (je crois) le bornier (l’un des 6) qui est en bas à gauche.
  Voir post suivant pour cette doc



  Répondre à ce message

  • Raymarine E85001 et RS232 : doc du 85001 20 juin 2020 18:02, par yvesD         Ce message répond à ...

    Animateur

    Doc promise En PJ.
    La doc dit, page 18, que sa sortie RS232 est en haut à gauche dans le groupe de 6 borniers, mon plan est donc faux, le conducteur du NMEA vers le shipmodul devrait partir du bas à gauche (et non du haut à gauche). Pan sur le bec !

    Y a aussi des plans de raccordement p. 21, 23, 24 (connecting to a personnal computer), 25 et 26 (brochage RB9), et 37

    Bon courage.



    Répondre à ce message

• Raymarine E85001 et RS232 20 juin 2020 18:27, par lysigee

  Animateur

  Bonjour
  Tout dépend si ton PC a un port com série de 9 broches. ou une entrée USB
  Dans le premier cas, fabriquer une connection n’est pas très compliqué. Cable téléphonique 2 brins blindé, prise DB9 male, et un fer à souder Seules les broches 2 réception des données, et 5 masse sont utilisés. la 3 transmission des données n’est pas utilisée sauf si on veut on veut transmettre des trames NMEA au système Seatalk (transmission de WP et routes au système Seatalk à partir de Scannav : c’est possible mais je ne l’ai jamais essayé)
  La sortie « + » RS232 de l’E85001 doit arriver à la broche 2, la sortie « - » à la 5
  A la fin de l’article suivant on trouve un schéma de la broche
  http://www.plaisance-pratique.com/L...

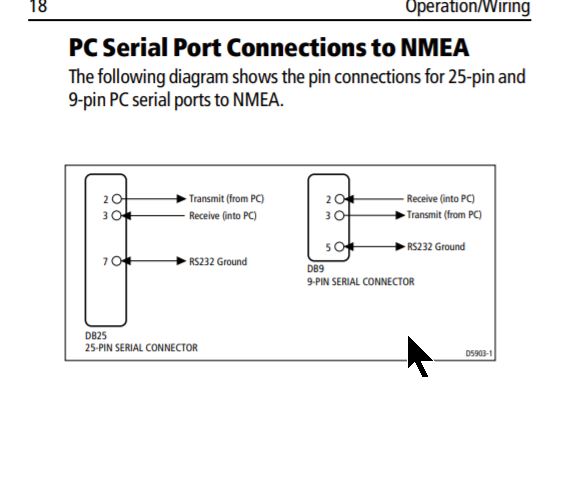

  Il y a aussi un schéma dans le manuel du E85001 (image ci dessous)
  Par contre, si le port en entrée est un port USB, je n’ai pas trouvé de schéma pour une prise USB, mais il existe des cables NEMA0183-USB tout prêts chez les shipschandler en ligne AD, SVB, Uship, etc.

  Robert



  Répondre à ce message

  • Raymarine E85001 et RS232 20 juin 2020 19:03, par Cybèle 17         Ce message répond à ...

    Comme d’habitude PTP tire plus vite que son ombre !Je vais de ce pas (enfin presque, je suis à Yeu, il faudra atteindre le continent) chercher les pièces nécessaires. Merci !

    Répondre à ce message
