Le 19 mars 2013, mise à jour pour OpenCPN 3.2, Ge2Kap 9.6.4 et toutes versions Google Earth
GE2KAP : le principe
C’est la technique mise au point par un navigateur canadien, Paul Higgins et son application GE2KAP :
- Avec OpenCPN, il photographie une carte marine géo référencée, au format de l’écran

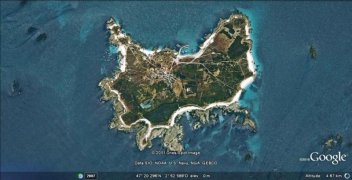

- Avec les données de ce géo référencement, il ouvre Google Earth exactement aux mêmes références
- Il fait exécuter une fusion de ces deux images (carte marine et Image Google Earth), pour obtenir une image dont on peu faire varier la transparence
- Cette image fusionnée, au format .jpg est convertie au format.kap, format de carte raster, que sait lire OpenCPN
- OpenCPN sait afficher en mosaïque les cartes en format vectoriel et tous les avantages du vectoriel (zoom, info interactives entre autres) et par superposition, la fusion/transparence au format kap, qui affichera le détail précis du trait de côte, mais aussi une mise à jour récente des amers.
GE2KAP : installer les logiciels
- La mise en œuvre nécessite
- La mise en place et le réglage de logiciels pré-requis
- L’exécution minutieuse de commandes simples
- L’archivage logique et structuré des cartes issues du process
Mise en œuvre des pré-requis :
- Windows XP, Vista, W7
- Un logiciel permettant d’interpréter le langage de GE2KAP : ooRexx
- Si vous faites une mise à jour de GE2KAP, ce programme est déjà installé, vous n’aurez pas à le faire
- Si vous installez GE2KAP pour la 1ère fois, Il faudra le décompresser dans C :\Program Files\ooRexx
- Les 2 logiciels requis pour faire fonctionner GE2KAP :
- GE2KAP version 9.6.4, stable, télécharger, ici : http://www.gdayii.ca/Downloads.php
- Cette version est à jour avec les dernières versions de Google Earth (mars 2012, v 7.0), y compris la version professionnelle
- OpenCPN version 3.2 dernière version stable, télécharger ici : http://opencpn.org/ocpn/download
- GE2KAP version 9.6.4, stable, télécharger, ici : http://www.gdayii.ca/Downloads.php
- Télécharger ces 2 programmes compressés au format zip, puis les conserver dans un répertoire dédié. Il permettront leur exécution ultérieure, sans avoir à les re-télécharger à nouveau
- GE2KAP
- La décompression de « GE2KAP » version stable 9.6.4, devra s’effectuer dans un répertoire préparé à cet effet. Son meilleur emplacement se situe sous « C :\Mes documents\bateau\cartes », dans le répertoire cartes ou on classera également la production de cartes en fusion/transparence
- OpenCPN version 3.2
- Suivre les instructions en français. OpenCPN s’installera automatiquement.
- Les cartes créées à partir de ce pack de programme, au format « .kap », resteront lisibles par les version ultérieures de OpenCPN, mais aussi par de nombreux programme sachant lire les formats « .kap » : SeaClear, Scannav, etc...
- GE2KAP
Configurer les programmes
Paramétrer le plugin ge2kap
- Décompresser GE2KAP.zip
- Une fenêtre vous demandera d’entrer un mot de passe. tapez « phiggins », et décompressez dans un répertoire dédié :
- « C :\Mes documents\bateau\cartes\GE2KAP_v964 »
- Cette méthode d’archivage permettra la création de nouveaux répertoires dédiés aux évolutions à venir. Il suffira alors d’intituler le nouveau répertoire avec le nom de la version à venir (ex : ...\GE2KAP_v964)
- Dans le répertoire créé, repérer le fichier « view.xxx ». renommez le « view.exe », pour le rendre actif.
- Repérez le le fichier « ge2kap_pi.dll », vous en aurez besoin, pour initialiser le plugin « ge2kap », dans OpenCPN
- Une fenêtre vous demandera d’entrer un mot de passe. tapez « phiggins », et décompressez dans un répertoire dédié :
- Et c’est tout pour GE2KAP, il est opérationnel
GE2KAP : initialiser OpenCPN avec le plugin ge2kap
- Copier le fichier, repéré précédemment dans GE2KAP : « ge2kap_pi.dll »
- Le coller dans le répertoire avec les autres plugins de OpenCPN,
- Pour Windows XP « C :\Program Files\OpenCPN 3.2\plugins »,
- Pour Windows 7 : « C :\Program Files (x86)\OpenCPN 3.2.0\plugins »
- Lancer OpenCPN
- Ouvrir la boite à outil (pour la version 3.2)
- Dans l’onglet « compléments »,
- cliquer sur « ge2kap 1.2 »
- Activer « Permettre »
- Cliquer sur « Préférences »
- Validez l’option « show ge2kap icon », si vous souhaitez la faire apparaître dans la barre des icônes
|
![]() |
Ouvrir une carte sous OpenCPN
- Il est recommandé de conserver l’option « Afficher l’unité ». :
- Boite à outil -> Configuration -> Profondeur -> « Afficher l’unité »
- Le risque de confusion des critères de profondeur est trop grand. OpenCPN saura lire et interpréter exactement les valeurs données par une vectorielle, ce qu’il ne peut pas faire avec une Raster. On peut très bien se retrouver avec un vectorielle affichant des mètres et en mosaïque, une raster éditée en brasses ou pire : en pieds…
- Caler l’écran sur la zone cartographique à copier
- La surbrillance (F6) doit être réglée au maximum
- Mode mosaïque et affichage des bordures de carte désactivés
- Il n’est plus nécessaire de caler la barre des menus
- Il n’est plus nécessaire d’ouvrir Google Earth au préalable. Il suffit qu’il soit présent sur l’ordinateur, et configuré, comme indiqué plus haut

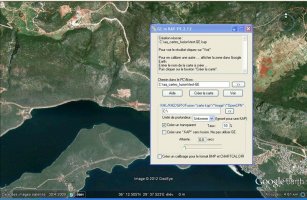

Lancer GE2KAP
- A partir de cet instant, jusqu’à la demande de réglage de transparence : ne toucher à rien, c’est automatique. et prendre garde à l’interprétation des menus se déroulant automatiquement. En fait, le programme déroule en batch automatique ce que vous auriez à faire manuellement
Avertissement
Annexe au programme GE2KAP : création de cartes .kap sans fusion/transparence
Remerciements
- Paul Higgins : http://www.cruisersforum.com/forums... décembre 2.010,
- Paul Higgins : http://www.gdayii.ca/ juillet 2010,
- Sailor54 : http://www.hisse-et-oh.com/forum/in... novembre 2.010,
- M.Perruchot : http://www.eauxturquoises.fr/index.htm octobre 2.009,
- Gilletarom : Francisation de la version bêta 3.4.2 de GE2KAP le 24/02/2011
- PTP : septembre 2011
- Droit, pour partie, entre les mains de Google
- Ndlr : bien que ce ne soit pas dans nos habitudes, merci de noter que le concepteur de ce programme, Paul Higgins, comme il est de coutume outre atlantique, sollicite notre aide financière. C’est une autre philosophie que la nôtre, mais… force est de constater que son travail mérite de la récompense, comme c’est la coutume pour les freewares. Si vous le souhaitez, vous trouverez un bouton ‘’Donate’’ sur son site au lien : http://www.gdayii.ca/
Avertissement
- Ces procédures de fabrication de cartes en fusions transparences, ne sont utilisable qu’à titre pédagogique. Elles mettent en particulier, en valeur certaines approximations de cartes numériques anciennes. Elle ne sont pas légalement utilisable en navigation.
